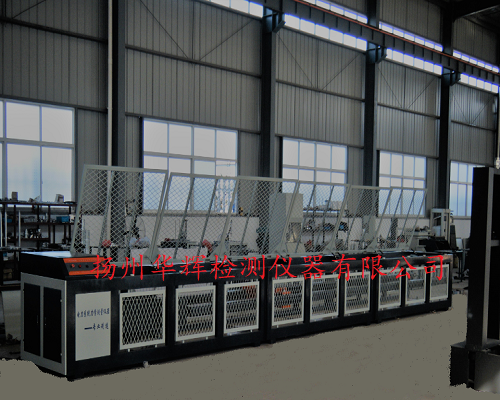

光纖復合架空地線臥式拉力試驗機簡介：

液壓系統由高低壓系統兩部分組成，共用一個油箱。高壓系統和低壓系統相互獨立，減少高低壓系統之間的液壓干涉，提高控制精度。

高壓系統為伺服系統，采用伺服閥控制，并采用差動油路系統，在滿足試驗要求的情況下，可以限度的節約試驗的準備時間。泵站配置不大于5μ精密濾油器；采用壓力跟隨系統，隨著負荷的增加，液壓系統的壓力同時增大，保證了加荷速度的穩定；溢流閥控制系統的壓力，具有安全保護作用；整套系統按照節能、布局簡潔的原則進行設計；油箱配電子式油溫油位計、高壓濾油器、空氣濾清器等并帶有油溫、液位、油阻保護與指示裝置，根據油路的使用要求，油源預留水冷接口（蓄水池等水冷裝置由用戶自備）。

低壓系統采用定壓系統，主要完成后移動夾頭的移動、后移動夾頭的插銷固定、鉗口的夾緊等動作。

本方案書以下列標準為依據進行企劃：

GB/T 228.1-2010 《金屬材料 拉伸試驗 第1部分 室溫試驗方法》

GB/T 2611-2007 《試驗機 通用技術要求》

光纖復合架空地線臥式拉力試驗機產品參數：

負荷： 1500kN

結構形式： 單出桿雙作用油缸框架結構

試驗操作高度： 500mm

驅動控制方式： 微機控制電液伺服

試驗類型： 常溫金屬拉伸等

過載保護： 105％過載保護(無不變形、無機械損傷)

整機噪聲： 不超過70dB

負荷示值準確度： 優于示值的±1%

負荷分辨率： 500000碼，且全程分辨率不變

力值測力范圍： 2%～100%FS（4kN～200kN，全程不分檔）

負荷控制精度： 優于示值的±1%

應力控制精度： 優于示值的±1%

位移示值準確度： 優于示值的±1%

位移分辨率： 0.001mm

位移控制精度（速度）: 優于示值的±1%

活塞向移動速度范圍： 0-50mm/min滿負荷無極調速

活塞空載移動速度： 不小于100mm/min,并任意可調

活塞行程： 1000 mm

拉伸空間： 8500mm

試驗寬度： 550 mm

拉伸空間中心高度： 500 mm

主機外形尺寸： 約7400×700×500（長×寬×高）

控制柜外形尺寸(mm)： 約1100×700×930
